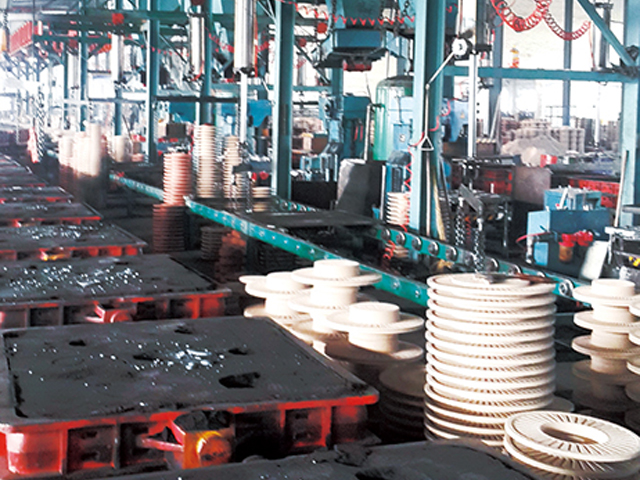

静压造型线的特点

2021-01-30 15:44:54

次

(1)主机采用静压造型技术,铸型硬度高且均匀,起模性好,噪声低。

(2)全线采用开放式布线,冷却段考虑为三条平行布置,使用两条,预留一条(可根据生产需要及时启用),冷却时间可按工艺要求进行调整。结构紧凑，占地面积小。

(3)铣浇冒口机采用伺服系统,可按照程序要求自动完成x ,y坐标方向的运行并自动测定运行距离。

(4)捅箱方式为下捅式,砂胎由位于推头下部的油缸垂直向上推出,避免了油缸经常受高温烘烤,防止漏油可能产生的火灾,提高了油缸的使用寿命;减少了浇冒口对捅箱机的不利影响，同时热铸件冲击小也不宜变形。

(5)电控系统采用PLC控制,可按照要求编制程序,设定工艺参数并具有动态显示,程序中断记忆、故障诊断﹑故障报警.生产管理、自动打印等功能。2.3静压造型线局部技术改进

(1)根据生产现场以及产品工艺特性,对下芯段和浇注段作了相应的延长，以适应产品下芯时组芯和下芯卡具使用的情况,以及适应倾转式双工位浇注机自动浇注的工艺流程。为了保证整条线的布局同时延长冷却段的长度,这样也有利于铸件冷却时间的控制。事实证明,在连续生产的情况下,这样做很有必要。

(2)分箱机机械手的技术改进:原设计采用直线滑轨和滑块的运动形式,由于该结构为悬臂式,受力情况较差,滑块的使用寿命为2~3月。经过分析和计算在原结构的支架上增加一条辅助导轨,对机械手起到辅助支撑作用。实践证明效果良好,滑块已经使用近半年。
